一、基本情况
北京德美高科公司根据塔里木油田分公司勘探事业部的安排，于2007年1月13日在TZ-722井完成了井下液面监测现场试验，取得了比较理想的试验结果。
二、试验步骤
TZ-722井9 5/8″套管固井后，于2007年1月12日下钻钻水泥塞，准备起钻测固井质量。利用该井正常起钻的机会，进行了井下液面监测的现场试验。

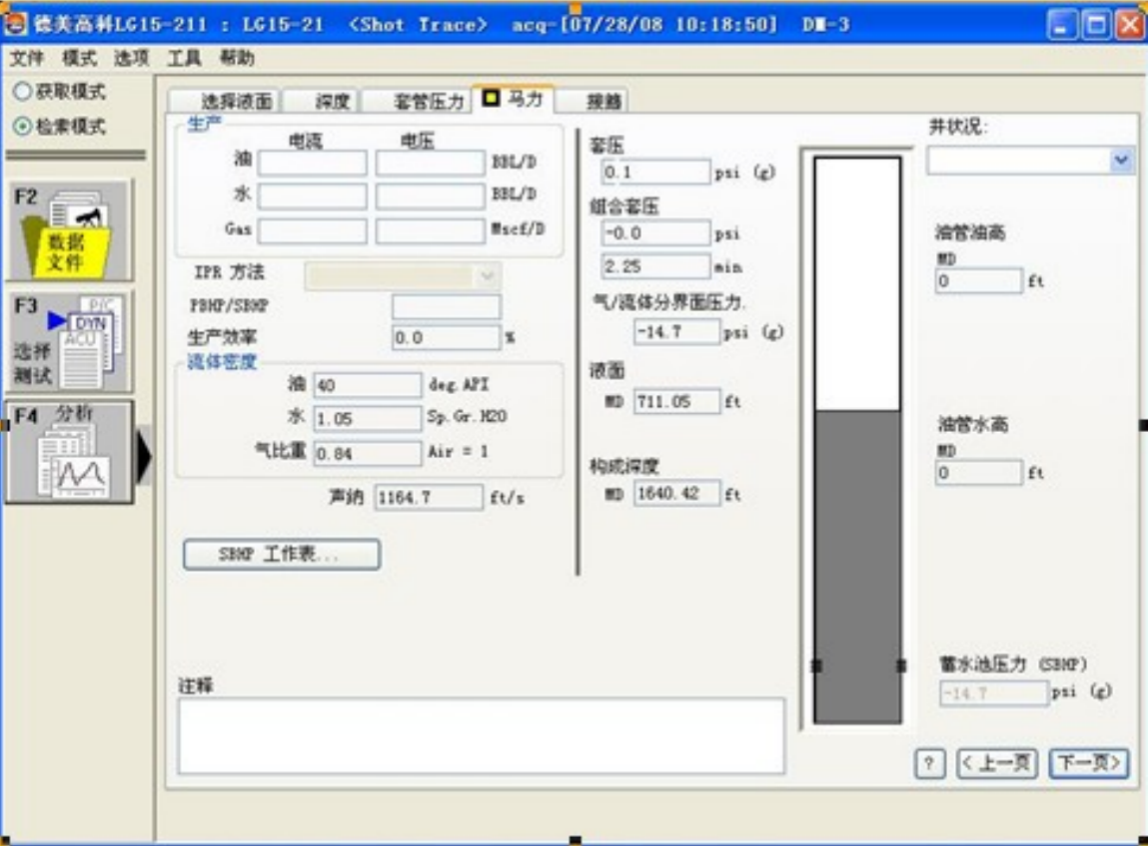

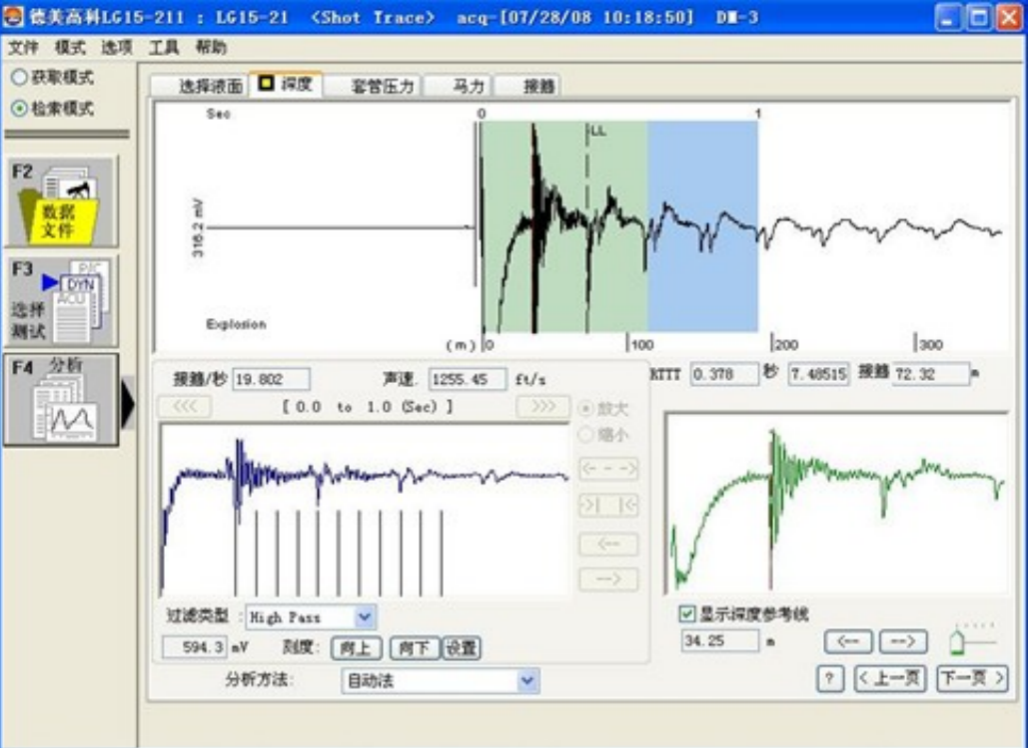

数据采集界面：
三、试验数据分析
2、误差分析
The error analysis table
Number | Drill string number | Drill string | Depth of theoretical liquid level | Depth of liquid level | Depth of liquid level | ||
length | （m） | （average length method） | Error | （ultrasonic pulse velocity） | Error | ||
(m) | （m） | ％ | （m） | ％ | |||
1 | 5 | 144.99 | 17.88 | 16.5 | 7.718121 | 16.7 | 6.599553 |
2 | 5 | 289.62 | 35.72 | 35.3 | 1.175812 | 35.7 | 0.055991 |
3 | 5 | 434.41 | 53.57 | 52.8 | 1.437372 | 53.5 | 0.13067 |
4 | 5 | 579.25 | 71.43 | 72.1 | -0.93798 | 73 | -2.19796 |
5 | 5 | 724.25 | 89.31 | 90.3 | -1.1085 | 92.3 | -3.34789 |
根据误差分析图表可知：
1)第1测点误差较大（接近8％），主要是灌浆后液面基准值误差较大，导致测量值误差较大，可考虑删除这个测点；
2)其余各测点误差均小于（接近于）2%，说明现场试验结果是比较理想的；
3)二种计算方法（平均长度法和超声波速度法）误差差别不大，说明仪器工作状态正常。
四、小结
1)试验情况表明，“井下液面监测仪”用于井下液面的在线实时监测是可行的，监测结果误差水平完全满足工程施工要求；
2)本次现场试验泥浆对钻具的黏附不严重，因而测量时间较短（每测一次仅需2分钟）。但在高密度、高粘度的条件下，测量时间可能会延长，需摸索最佳的测量时间；
3)本次现场试验是在9 5/8″套管内进行，由于套管内容积较大，起钻时液面下降速率较小，因而测量的液面深度较小，还需进一步降低液面深度；
4)为弥补本次试验的不足之处，在进行7″套管的现场试验时，应对如下情况加以考虑：
加大测量的液面深度。不必从起钻开始就进行测量，可等起钻到一定适合、液面有足够深度时，再开始进行测量；认真校核7″套管抗外挤强度。当测量的液面深度较大时，套管处于内掏空状态，需注意防止7″套管挤扁；提供高密度、高粘度泥浆的试验条件。在泥浆对钻具黏附严重的情况下，需摸索最佳的测量时间，为制定合理的监测程序提供依据。
